给 vscode-R 的 httpgd 画图预览做一点微小的工作

过去两天我在自己的 fork 上给 vscode-R 的 httpgd 画图预览做了点修改，主要是两件事：支持选择输出格式（SVG/PNG），以及修一下在新加入的位图情况下在高分屏/多显示器上把清晰度和缩放问题。

TL;DR

画图格式现在可以选 SVG（svgp） 或 PNG；
HiDPI 修复：对 PNG 这种位图渲染会按 设备像素比（DPR） 放大请求的宽高，同时把 zoom (缩放等级) 也一起乘上 DPR，这样图标/文字大小在缩放时不会显得过小，移动窗口到不同 DPI 的屏幕也会自动刷新，保持清晰。
切换历史图更快：加了一个按 plot id + 尺寸 + 缩放 + dpr + 渲染器 组合键的缓存；也确保图像大小变化的时候会正常重绘。难以想象之前官方版插件居然没有缓存()

1）加入位图让数据点太多的图流畅点

这次改动的直接动机，是在做单细胞 RNA-seq 分析时，散点图的数据点可能有几十万，httpgd 当前是只能用 SVG，会吃一吨内存而且卡得不能动。虽然 SVG 在矢量清晰度上有优势，但在这种点数爆炸的情况下，DOM 元素数量巨大，渲染和交互都非常慢。

这个问题我本来几百年前就想解决一下，但是当时想复杂了，想着要自己实现一下 SVG 的浏览器GPU加速渲染，这对我来说就肯定搞不定了… 但前两天发现 httpgd 其实本来就支持 png 输出… 之前想太复杂了。

2）位图的适应屏幕分辨率

位图在高分屏上如果直接用逻辑像素请求，会显得模糊。SVG 是没有这个问题的，因为它本来就是矢量的。我在前端把 devicePixelRatio（DPR）带给后端，请求时按 width * dpr / height * dpr 去生成位图。同时，把 zoom 也一起乘上 dpr，这样放大后文字和标记的视觉大小保持一致，只是清晰度提升。

如果窗口被拖到另一台 DPI 不同的显示器，DPR 变化会触发一次刷新，即使宽高没变也会重绘，从而保证始终是高清的。

3）历史图缓存：减少重复请求

同样是因为单细胞 RNA-seq 大图加载慢的问题，加了一层缓存：

key：plotId + width + height + zoom + dpr + renderer
命中直接用缓存，没命中才向 httpgd 请求重绘
在重置图、关闭图、DPR 改变时会清空缓存，避免拿旧图
缓存上限固定为 50 张，应该是够了的

这样在切换历史图时，已经加载过的 PNG 或 SVG 会立即显示出来，不必再次等待 httpgd 渲染。

如果你也想试试

去这里下载 zip 文件并解压：下载链接
卸载旧的官方版 reditorsupport.r 插件。
按 Ctrl+Shift+P（或 macOS 上的 Cmd+Shift+P），搜索 Extensions: Install from VSIX，选择刚解压的 VSIX 文件安装。
在设置里打开 vscode://settings/r.plot.useHttpgd
在设置里打开 vscode://settings/r.plot.defaults.httpgdRenderer 并设置成 png
另外提醒，如果是在服务器上画图，要在服务器端也安装这个改过的插件版本。

如果官方把 PR 合并了就不用这么麻烦了，就可以直接装官方的。但看上去几个主要的 maintainer 都不太活跃，可能暂时合不进去了。

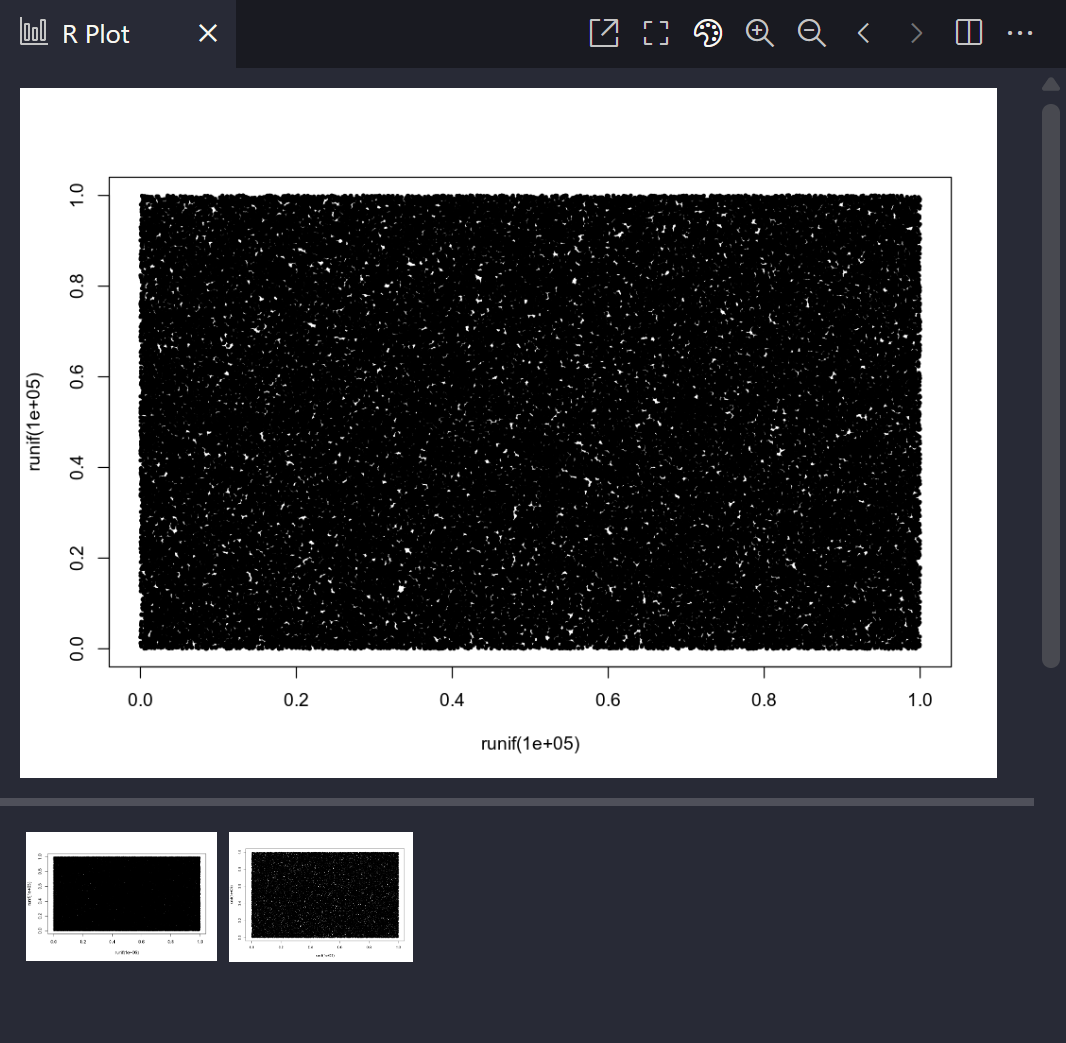

然后就没了，可以去画个大图试试。下方是我随意画的 1e5 个点的图，完全不卡。 1e5个点的预览图

对了在这里还要感谢 AI 大爹，这些改动基本都是 copilot 帮我搞定的，我就是看他哪里老写出来有bug手动修一下。这个文章也是把 commit 记录扔给 ChatGPT 帮我写的初稿我再改的。

Update: `unigd` 的 `conda` 包

给实验室同学安排这个版本的发现在他那里不能正常工作，调查一番之后找到问题是 conda-forge 里的 unigd 包（这是 httpgd 的重要依赖，绘图后端）缺少了一些重要依赖，导致 unigd 无法渲染位图。而我当时开发时使用的 httpgd 版本正好没有这个问题，所以没有发现。

办法：

直接用旧版 1.3.1 的 httpgd 。
我重新打了 unigd 的包放在了我自己的 channel. 安装 httpgd 时多指定这个 channel 应该就会从这里拉取 unigd 依赖。

Last modified on 2025-08-12
